地?zé)豳Y源是儲存在地球內部的可再生熱能，具有對環境污染小、可就近利用的特點，是目前最受關注的清潔能源類型。魯北平原位于渤海灣盆地西南部，屬華北平原的一部分，是在華北地臺基礎上發展起來的中—新生代斷陷盆地，其地?zé)豳Y源豐富，發育典型的沉積盆地型砂巖孔隙熱儲，屬傳導型地?zé)?/a>資源。陽信縣屬于魯北平原地?zé)崽?/a>的一部分，熱儲層主要為新近系館陶組（Ｎ１ｇ），其地?zé)?/a>勘查開發工作始于2005年，隨著地?zé)?/a>資源的開發利用和地質環境條件的逐步變化，以往獲取的地?zé)豳Y源動態數據在時效性上已大不如前，不能正確地反映當前該縣地?zé)豳Y源的實際情況；而且以往該縣開展的地?zé)峥辈?/a>工作多集中在城區，因此縣域其他地區的館陶組熱儲層的地?zé)?/a>資源量還不清楚，嚴重制約了當?shù)?a href="http://www.qddehua.com.cn/t/地?zé)岙a(chǎn)業.html" >地?zé)岙a(chǎn)業的可持續發展。為進一步查明陽信縣地?zé)?a href="http://www.qddehua.com.cn/t/資源.html" >資源家底，以該縣東部地區為研究區，通過資料收集、地?zé)岬刭|(zhì)調查、大地電磁測深、地?zé)徙@探、產能測試、水質檢測分析等手段，查明研究區地?zé)岬刭|(zhì)條件、地溫場分布特征及地?zé)崴?/a>水化學特征，建立熱儲概念模型并分區計算館陶組熱儲層的地?zé)豳Y源量和地?zé)崴?/a>可采量，提出地?zé)豳Y源開發利用建議，以期為陽信縣地?zé)豳Y源開發利用、當?shù)?a href="http://www.qddehua.com.cn/t/地?zé)豳Y源規劃.html" >地?zé)豳Y源規劃管理等提供重要依據。

１ 研究區概況

陽信縣地處魯北平原區之三角洲平原亞區，地形較平坦，地勢南高北低、西高東低，自西南部向東北部傾斜，形成了緩崗、微坡平地和淺平洼地相間的地貌。地面高程一般在５～１３ｍ，平均約９ｍ，坡度為１／５０００～１／１００００。陽信縣地處中緯度地區，屬暖溫帶半濕潤大陸性季風氣候區，四季分明，多年平均氣溫為１２.８℃，最冷月為１月，最熱月為７月。境內年降水量較少且不穩定、不均勻，歷年平均降水量為５６７.７ｍｍ，１月最少，為３．８ ｍｍ；７月最多，為１９１.６ｍｍ。境內排澇河道主要是南部的鉤盤河和北部的白楊河，兩河橫貫縣境東西，東流入海。在大地構造位置上，陽信縣主體位于惠民潛凹陷，北部邊緣為無棣潛凸起， 東部邊緣為沾化潛凹陷（圖１）?；菝駶摪枷萏幱跐?jì)陽坳陷中部，為中—新生代斷陷盆地。受斷陷盆地深部的地幔結構、巖漿活動和地殼淺部的地質構造、地層巖性、地下水活動等影響，區內具備良好的熱演化條件。山東省大地熱流值由西往東逐漸升高，表現出東高西低的分布規律。華北地區大地熱流值平均為４７． １５５ ｍＷ／ ｍ^２，而研究區所在區域的大地熱流值達到６０ ～ ７０ ｍＷ／ｍ^２，高于華北地區平均值，具備良好的大地熱流背景。館陶組上覆第四系平原組（Ｑ_ｐｐ）和新近系明化鎮組（Ｎ_２ｍ），下伏古近系東營組（Ｅ_３ｄ），巖性主要為砂巖、泥巖、砂礫巖，富水性強，具備較好的儲集空間，構成了區內最主要的孔隙—裂隙層狀熱儲層。

２ 地?zé)岬刭|(zhì)條件及熱儲概念模型

２．１ 熱儲蓋層

研究區全區被第四系所覆蓋，館陶組上覆的平原組和明化鎮組屬于黏性土與砂性土組成的松軟層，沉積厚度為９００～ １ １００ ｍ，其巖性多為黏性土，結構致密，富水性差，巖性熱導率低，屬隔水層和隔熱層，為該區地?zé)岢刹靥峁┝肆己玫纳w層條件。

２．２ 地熱源

研究表明，區域上地?zé)嶂饕獙賯鲗?dǎo)型地?zé)幔?a href="http://www.qddehua.com.cn/t/熱源.html" >熱源為正常的大地?zé)崃髟鰷亍ｐ^陶組地層中發育良好的孔隙、裂隙空間，起到了導熱、導水作用。從區域水文地質條件來看，本區地?zé)崴?/a>的補給來源很遠。地下水在水頭差和密度差的作用下，緩慢地進行循環交替運動，逐漸加熱并在館陶組孔隙—裂隙中存儲?？傮w上，區域上徑流條件較差，因此將地?zé)崴?/a>視為靜態，可以不考慮其側向徑流補給和垂向越流補給。

２． ３ 熱儲層

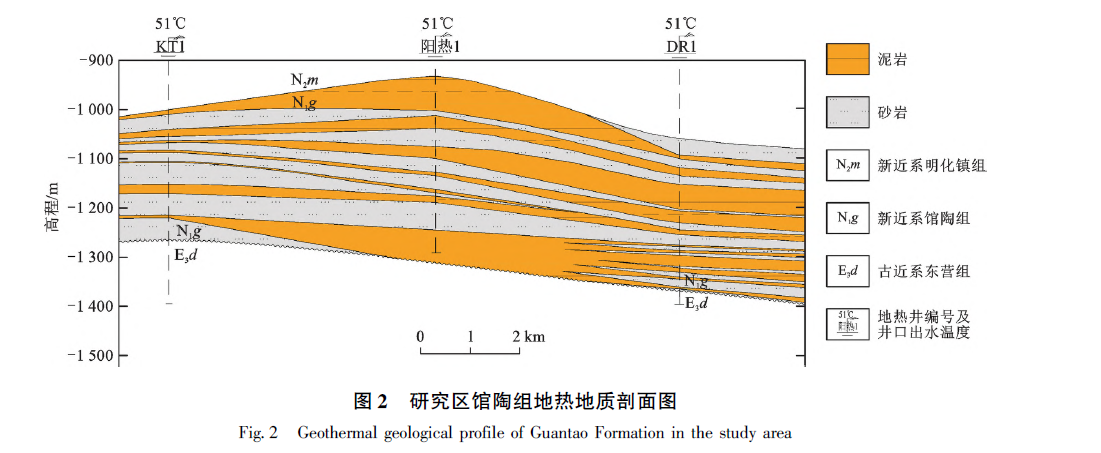

館陶組砂礫巖層為本區可供開發利用的最佳熱儲層，該套地層中砂礫成分多，孔隙度高，含水性好，形成了良好的孔隙—裂隙層狀熱儲。研究區館陶組頂面埋深在９４０ ～１ １００ ｍ，底面埋深在１ ２００ ～１ ４００ ｍ，厚度為２００ ～３４５ ｍ，熱儲砂巖一般厚１２０ ～ ２２０ ｍ；地層產狀平緩，研究區西南部底面埋深＞ １ ３００ ｍ，地層厚度＞３００ ｍ；東北部底面埋深＜１ ２００ ｍ，地層厚約２００ ｍ（圖２）。

２． ４ 地溫梯度

通過調查發現研究區恒溫帶深度約為２０ ｍ，平均地溫為１４℃，２０ ｍ 以下為增溫帶。研究區現有６眼地?zé)峋?/a>，取水層段均為館陶組，井口水溫為４８ ～５３℃。根據地?zé)峋?/a>井口水溫、井深及恒溫帶深度，計算出區內地溫梯度為２． ９３ ～ ３． ７０℃ ／１００ ｍ，平均為３． ５０℃ ／１００ ｍ，由南向北逐漸升高，全區均顯示明顯的地?zé)岙惓！?/p>

２． ５ 地?zé)崴?a href="http://www.qddehua.com.cn/t/化學特征.html" >化學特征

根據水質分析結果， 研究區地?zé)崴V化度為６ ４７６． ３７ ～ １３ ９７５． ６８ ｍｇ／ Ｌ， 總硬度為５３４． ２０ ～１ ４４８． ２６ ｍｇ／ Ｌ，ｐＨ 值為７． ２ ～ ８． ０。水中陰離子以Ｃｌ－ 為主，含量為２ ７３４ ～ ８ ００９ ｍｇ／ Ｌ，毫摩百分?jǐn)?shù)為４２％ ～９３． ８６％；其次為ＳＯ２ －４ ，含量為５９６ ～ １ ３６８ｍｇ／ Ｌ，毫摩百分?jǐn)?shù)為５． １６％ ～ ２５． ０７％。陽離子以Ｎａ ＋ 為主，含量為２ １１７ ～４ ７１５ ｍｇ／ Ｌ，毫摩百分?jǐn)?shù)為８５． ９４％ ～８９． ６５％。ＴＤＳ 含量為６ ４７７． ６４ ～１３ ９９７． ４５ｍｇ／ Ｌ，屬于咸水—鹽水 。ＳｉＯ_２含量為１５． １１ ～２１． ７７ｍｇ／ Ｌ，偏硅酸含量為１９． ６４ ～ ２８． ３０ ｍｇ／ Ｌ，Ｓｒ 含量為４． ６５ ～４２． ７ ｍｇ／ Ｌ，Ｌｉ 含量為０． ４２ ～ １． ５５ ｍｇ／ Ｌ，可作為理療礦泉水 。同時，水中的Ｆｅ、Ｍｎ、氯化物、硫酸鹽、ＴＤＳ 等含量均超過了《生活飲用水衛生標準》（ＧＢ５７４９—２００６），說明研究區館陶組地?zé)崴荒茏鳛樯铒嬘盟?/p>

２． ６ 熱儲概念模型

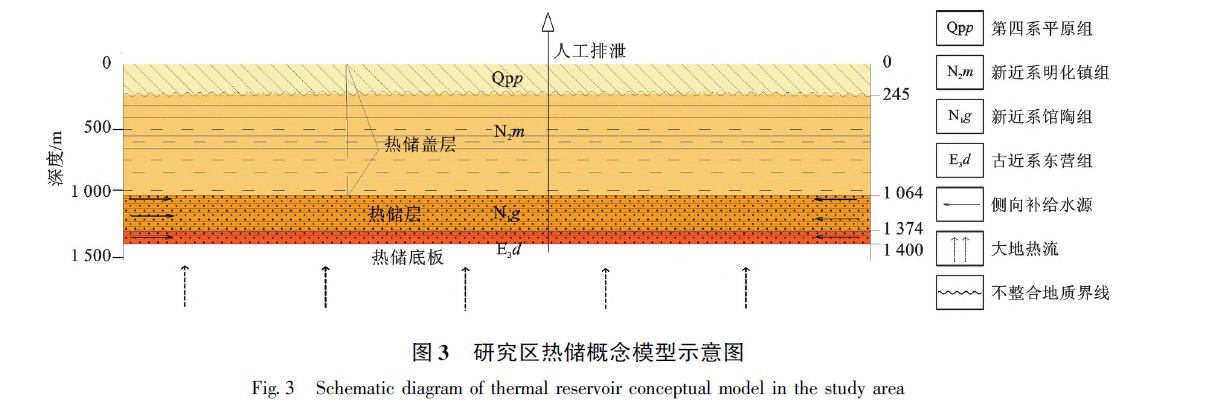

根據前述地?zé)岬刭|(zhì)條件，參考前人地?zé)豳Y源量計算方法，將不規則的多斷塊的地質形態，簡化為一個理想的幾何形態，并建立由熱儲蓋層、熱儲層、地熱源等組成的熱儲概念模型，具體如圖３ 所示。

３ 地?zé)豳Y源量計算

３． １ 主要參數選擇

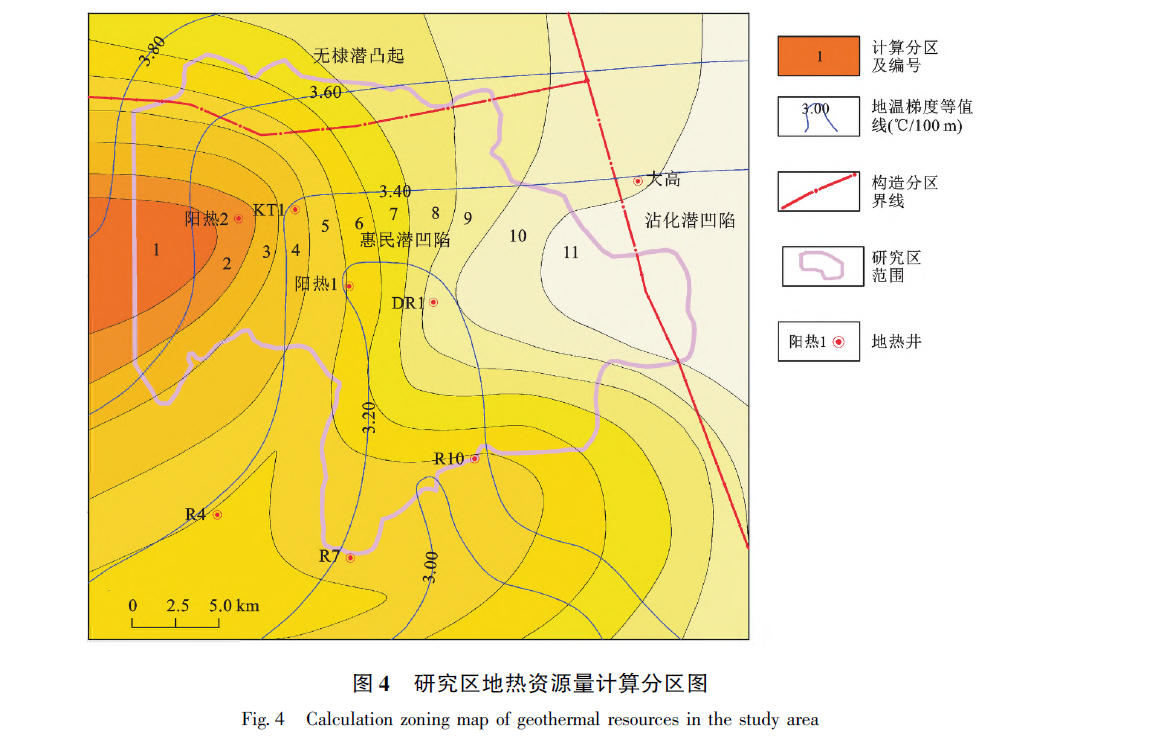

（１） 熱儲面積。熱儲面積按整個研究區面積５１５． ２６ ｋｍ^２考慮，同時根據地?zé)岬刭|(zhì)條件和已有地?zé)峋?/a>揭露的館陶組砂巖層厚度及地溫梯度，將研究區劃分為１１ 個分區（圖４），各分區面積為１９． ０５ ～ ６７． １１ｋｍ^２不等。

（２） 熱儲層厚度。據區內鉆孔資料和物探資料，采用厚度近似加權平均值作為地?zé)豳Y源量計算的熱儲層厚度，為１２５ ～２２５ ｍ。

（３） 熱儲溫度。利用蓋層地溫梯度及厚度來推算館陶組的熱儲溫度，可知熱儲溫度為５０． ０ ～５９． ３℃，總體較集中。

（４） 巖石和水的物理參數。根據《地?zé)豳Y源評價方法及估算規程》（ＤＺ／ Ｔ ０３３１—２０２０）查得巖石密度、比熱容和地?zé)崴葻崛?，結果顯示本區館陶組熱儲巖石密度為２ ６００ ｋｇ／ ｍ^３，比熱容為８７８ Ｊ／ （ｋｇ·℃）；地?zé)崴葻崛萑。?１８６． ８ Ｊ／ （ｋｇ·℃）。根據區內地?zé)峋?/a>測井資料等推測巖石孔隙度，然后根據《地?zé)豳Y源評價方法及估算規程》（ＤＺ／ Ｔ ０３３１—２０２０）附錄插值求得地?zé)崴芏龋瑸椋梗福常?７ ～９８８． ０ ｋｇ／ ｍ^３。

（５） 熱儲層水頭高度。以區內地?zé)峋粯?biāo)高的平均值作為本次計算的水頭標高，然后根據館陶組頂面標高計算熱儲層水頭高度，各分區水頭高度按近似加權平均取值，為８８９ ～１ ０６９ ｍ。

（６） 熱儲回收率。根據《地?zé)?a href="http://www.qddehua.com.cn/t/資源評價.html" >資源評價方法及估算規程》（ＤＺ／ Ｔ ０３３１—２０２０）附錄Ｂ． ２． ３ 中有關規定，館陶組熱儲回收率定為２５％。

（７） 熱儲層水動力參數。根據本次抽水試驗資料及區域地質資料，確定熱儲層的滲透系數、給水度、彈性釋水系數取區內地?zé)峋骄?，分別為１． ７９７ ２ ｍ／ ｄ、０． ２３、０． ０００ ２１。

３． ２ 計算結果

３． ２． １ 地?zé)豳Y源量計算結果

本文采用熱儲法計算熱儲中儲存的地?zé)豳Y源量，計算公式如下：

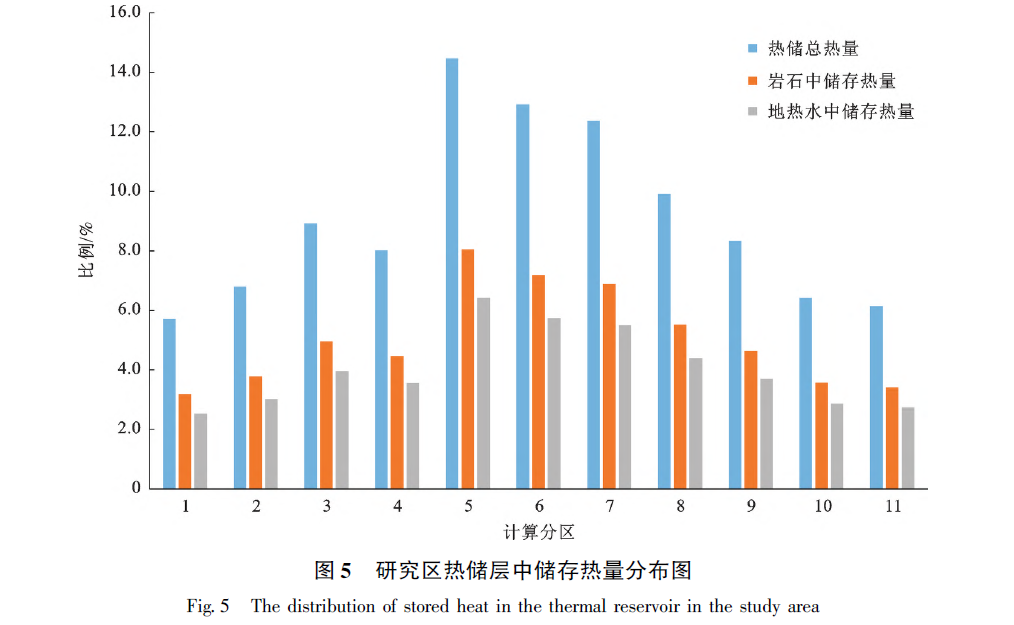

式中：Ｑ 為熱儲中儲存的總熱量；Ｑ_ｒ 為巖石中儲存的熱量；Ｑ_ｗ 為地?zé)崴袃Υ娴臒崃?；?為計算區面積；Ｍ為熱儲層厚度；ρｒ 為熱儲巖石密度；ｃ_ｒ 為熱儲巖石比熱容；?_ｒ 為熱儲巖石孔隙度；ｔ為熱儲溫度；ｔ_０為當?shù)啬昶骄鶜鉁兀。保玻浮妫唬?為熱儲中儲存的水量；ｃ_ｗ 為地?zé)崴葻崛?；ρｗ為地?zé)崴芏?；?sub>１ 為截止到計算時刻，熱儲孔隙中地?zé)崴撵o儲量；Ｗ_２ 為水位降低到目前取水能力極限深度時，熱儲所釋放的水量（彈性儲量）；μ 為熱儲層彈性釋水系數；Ｈ 為計算熱儲起始點以上高度。經計算，研究區館陶組熱儲層中的地?zé)豳Y源總量為９． ６７７ ３ ×１０１８ Ｊ，折合標準煤３． ３０２ ０ ×１０８ ｔ，其中巖石儲存熱量為５． ３８２ １ × １０１８ Ｊ，地?zé)崴畠Υ鏌崃繛椋矗?２９５ ２ ×１０１８ Ｊ。從館陶組各計算分區儲存的熱量分布可以看出，巖石儲存的熱量均比地?zé)崴畠Υ娴臒崃慷啵▓D５），巖石中儲存的熱量占熱儲總熱量的５５.６％，是地?zé)崴畠Υ鏌崃康模保?２５ 倍。

３． ２． ２ 地?zé)崴刹少Y源量計算

（１） 單井可采資源量。按照《地?zé)?a href="http://www.qddehua.com.cn/t/資源評價.html" >資源評價方法及估算規程》（ＤＺ／ Ｔ ０３３１—２０２０）附錄Ｃ． ３． ２，求取計算區地?zé)崴?a href="http://www.qddehua.com.cn/t/開采.html" >開采量，計算公式為：

式中：Ｗｗｋ為地?zé)崴?a href="http://www.qddehua.com.cn/t/開采.html" >開采資源量；Ｔ 為導水系數；ｓ_１ 為計算區中心水位降深；ｔ_ｋ 為開采時間；Ｒ_ｋ 為開采半徑；Ｗ_ｗｄ為地?zé)崴畣尉刹闪?；?sub>２ 為單井附加水位降深；Ｒ_ｄ為單井控制半徑；ｒ 為抽水井半徑。經計算，研究區中心水位降深與單井開采附加水位降深之和不大于１００ ｍ 的情況下，地?zé)崴_采期限內（１００ ａ）的可采量可達到２ １７１． ３１ 萬ｍ^３ ／ ａ，單井可采量為６４． ６６ 萬ｍ^３ ／ ａ。可布井?dāng)?shù)計算及合理井距?？刹季?dāng)?shù)計算公式為：

式中：Ｎ 為可布井?dāng)?shù)。

計算結果表明研究區可以布設３３ 眼地?zé)峋Ｆ浜侠砭酁椋?o:p>

式中：Ｒ′為單井開采權益保護半徑。

按照單井開采權益保護面積為矩形進行計算，得出單井開采權益保護半徑為１ ９７５ ｍ，則合理井距為３ ９５０ ｍ。

４ 地?zé)豳Y源開發利用建議

通過本次調查可知，區內地?zé)崴隹跍囟葹椋矗?～５３℃，主要用于取暖。地?zé)崴懈缓瑢θ梭w健康有益的Ｓｒ、Ｌｉ 和偏硅酸等微量元素，具有一定的醫療價值，可作為洗浴和理療保健用水。同時地?zé)崴V化度及Ｃｌ－ 含量較高，屬咸水，不宜直接排放，不能作為農田灌溉用水，但可以用于漁業養殖。區內地?zé)豳Y源開發利用存在以下問題：①缺少地?zé)峄毓?/a>井，未制定回灌方案，應及時制定“以灌定采”措施，并確保回灌質量；②利用方式單一，綜合利用程度較低，沒有形成地?zé)豳Y源的梯級開發方式；③開采布局不合理，現有地?zé)峋饕性诔菂^(qū)范圍，開采時間段集中在采暖季節，在時間、空間上過于集中。針對上述問題，建議采取以下措施：①施工１ 眼回灌井，利用地?zé)嵛菜?/a>回灌，在保證地?zé)豳Y源可持續開發的同時，解決尾水排放問題；②對區內地?zé)豳Y源采取梯級利用，以提高資源利用率；③加強地?zé)豳Y源管理，及時調整開采布局，合理開采利用地?zé)豳Y源，防止地?zé)豳Y源過度開發利用。

５ 結論

（１） 陽信地區地?zé)豳Y源豐富，成因類型為熱傳導型，最佳熱儲層為新近系館陶組砂礫巖層，屬層狀孔隙—裂隙型熱儲，熱儲層頂面埋深９４０ ～ １１００ ｍ，厚２００ ～３４５ ｍ，其中熱儲砂巖厚度為１２０ ～２２０ ｍ。

（２） 通過地?zé)豳Y源量評價，估算館陶組熱儲中地?zé)豳Y源總量為９． ６７７ ３ ×１０１８ Ｊ，折合標準煤３． ３０２ ０ ×１０８ ｔ；地?zé)崴砷_采量為２ １７１． ３１ 萬ｍ^３／ ａ，可布井３３眼，合理井距為３ ９５０ ｍ。
