河南濟源五龍口地?zé)豳Y源特征與產業化研究

1 研究區地質背景

研究區地處中期準地臺華北臺坳濟源—開封凹陷西北部，區內構造復雜，主要以燕山期以來的高角度正斷層及平緩開闊褶皺為主要構造特征。

1.1 地層巖性

研究區區域地層屬于華北地層區，豫西北地層分區太行山地層小區，主要出露新生界、古生界、元古界及太古界地層，地層簡介如下。

1.1.1 新生界

第四系巖性為上更新統與全新統的黃土狀粉土、粉質粘土、粘土及砂礫卵石，主要分布于河谷兩岸及山前傾斜平原，其成因?yàn)闆_積、沖洪積和洪積，鉆孔揭露第四系厚約280 m;

古近系巖性主要為礫巖，鉆孔揭露本系厚約293 m。

1.1.2 古生界

二疊系主要巖性為長石石英砂巖、碳質頁巖，零星出露于盤古寺斷裂帶附近，厚度不詳；石炭系，主要巖性為團塊狀石灰?guī)r（含燧石）、粘土巖，零星分布于盤古寺斷層附近，厚度不詳；

奧陶系，巖性底部為頁巖、泥灰?guī)r，中下部為白云巖，上部為厚層狀灰?guī)r，主要發育奧陶系中統地層，分布于研究區北部，盤古寺斷層帶南部，五龍口斷層帶內，厚約300 m;

寒武系，巖性自下而上分別為頁巖、白云巖，灰?guī)r，白云巖，分布于沁河兩岸及盤古寺斷斷裂帶內，厚約660 m。

1.1.3 元古界

巖性主要為粉砂巖夾石英巖及砂巖、礫巖，底部為巨礫巖，分布于山口、白澗河溝口，厚0～40 m。

1.1.4 太古界

巖性為花崗巖、云母綠泥巖、角閃片巖等，分布于山口、白澗河溝口，呈條帶狀展布，厚約715 m。

1.2 地質構造

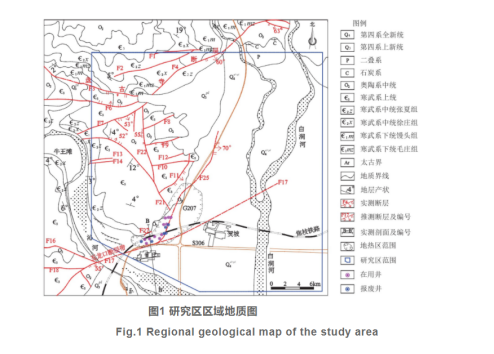

研究區處于新華夏系太行山隆起的南端與晉東南山字型構造東翼反射弧的前緣和東秦嶺緯向構造帶北緣相交聯合弧地帶，區內發育的構造形跡多為燕山運動以來形成[區域構造單元位置屬于山西陸臺東南部。主要構造有盤古寺、五龍口斷裂帶；位于研究區北部的盤古寺斷裂帶，是區域性大斷層，為高角度的正斷層，次級斷裂發育，走向近EW，傾角50°～60°，斷層帶寬約600～900 m，斷距550～800 m，上升盤地層有太古界、元古界、寒武系，下降盤底層為寒武系、奧陶系；五龍口斷裂帶位于研究區的南部，同樣屬于區域性大斷裂，正斷層，次級斷裂發育，走向NEE，傾向SSE，傾角50°～55°，斷距>500 m（圖1）。區內構造裂隙及巖溶發育，主要熱儲含水巖層為寒武-奧陶系碳酸鹽巖類裂隙巖溶水，巖性為灰?guī)r、碳酸鹽巖。

2 地?zé)岬刭|(zhì)條件

2.1 地?zé)?/a>區邊界條件

研究區南部邊界五龍口斷層帶（F17）上盤上部為第四系松散層，下部為古近系、二疊系砂巖、泥巖等隔水地層，下盤上部為第四系松散層，下部為寒武、奧陶系灰?guī)r及太古界片麻巖等含水巖層，由于斷層上盤巖性阻水，導致斷層兩側地下水無法發生水力聯系，因此將南部F17斷層概化為隔水邊界；北部盤古寺斷層（F3、F4）由于南北兩盤巖性差異，是阻水性質的斷層，屬于地?zé)?/a>區的隔水邊界；地?zé)崃黧w從研究區西北向東南方向徑流，至區內東部的白澗河作為排泄邊界，將西部沁河概化為定水頭邊界（參見圖1）。

2.2 熱儲埋藏條件及特征

根據地?zé)?/a>形成的地?zé)岬刭|(zhì)環境，我國地?zé)?/a>類型一般可分為3大類，分別是：斷裂深循環型（對流型）、沉積盆地型（傳導型）和近現代火山-巖漿巖型。根據地?zé)崃黧w賦存空間的不同，地?zé)釤醿?chǔ)層一般分為層狀熱儲和帶狀熱儲。

由有效空隙度和滲透性的地層構成的熱儲是層狀熱儲，主要賦存在沉積盆地，熱量傳遞以傳導型為主，具有地層或儲層分布面積較大、產狀傾角較緩、地層沉積厚度大等特點；帶狀熱儲一般是指具有有效空隙和滲透性的斷裂帶構成的熱儲，通過深大斷裂溝通地殼淺部巖漿熱源，分布于隆起山地或山前地帶，以對流方式傳遞熱量，一般具有傾角大、空間上成條帶狀延伸的特點。本次工作區位于濟源—開封沉積盆地地?zé)崽?/a>的西部，屬于斷裂深循環型（對流型）地?zé)?，具有明顯帶狀裂隙熱儲特征。

2.2.1 蓋層

根據已有地質資料及研究區地?zé)衢_發現狀，區內發育較厚的第四系粘性土和寒武系下統頁巖等不透水或弱透水巖層，覆蓋于主要熱儲層之上，形成良好的蓋層，使地熱流體在深部循環過程中獲得的熱量得以保存。

2.2.2 熱源

使地熱流體增溫的來源，有現代巖漿活動形成的巖漿體，也有來自地殼深部的熱傳導或活動性深大斷裂帶溝通地球深部熱源的熱對流。盤古寺斷裂帶、五龍口斷裂帶是多期次活動的深大斷裂帶，延伸遠，斷距大，一般斷達基巖底界。這些斷裂一直仍在活動，據河南地震臺資料顯示，2012年9月12日在研究區附近（北緯35.16°，東經112.23°）發生2.9級地震[地?zé)岬刭|(zhì)資料，及物化探和鉆孔資料綜合分析，區內熱儲層主要有3類，自下而上分別是太古界片麻巖裂隙熱儲層、寒武-奧陶系碳酸鹽巖裂隙巖溶熱儲層、第四系松散巖類孔隙熱儲層。

2.2.3. 1 第四系熱儲層

整個研究區內均分布有第四系松散巖類熱儲層，巖性為砂粘土互層和卵礫石，熱儲層在研究區北部埋深淺、厚度小，一般埋深在20 m左右，在白澗河沖洪積扇附近地帶埋深最大，最深處達200 m。本層熱儲為混合熱水，水溫25～40℃。

2.2.3. 2 寒武-奧陶系碳酸鹽巖熱儲層

熱儲層位于第四系熱儲層之下，是研究區目前開發利用的主要熱儲層，主要分布于五龍口斷裂帶以北，F(xiàn)25斷層以西的交匯處，熱儲層頂板埋深15～150 m，底板埋深280～300 m。受地質構造影響，熱儲層裂隙及巖溶發育程度不均一，富水性差距大，地?zé)崴?/a>富集在斷裂帶附近和裂隙巖溶發育程度大的部位。地?zé)崃黧w以裂隙巖溶水為主，主要含水巖組為碳酸鹽巖夾碎屑巖類和巖溶類含水巖組，地?zé)崃黧w溫度60℃≤T<90℃。

2.2.3. 3 太古界片麻巖熱儲層

該熱儲層地?zé)峋?/a>出水溫度一般在90～120℃之間，是研究區所有熱儲層中地熱流體溫度最高的，地熱流體以裂隙水為主，含水巖組為碳酸鹽巖夾碎屑巖類含水巖組、變質巖裂隙類含水巖組。分布范圍與寒武-奧陶系碳酸鹽巖熱儲層一致，位于五龍口斷層（F17）以北、F25斷層以西的山前地帶，富水性隨斷裂的發育程度呈現較強的不均一性。熱儲頂板埋深在300 m左右，由于該熱儲層埋深較大，目前地?zé)釁^(qū)內地?zé)峋?/a>與鉆孔深度<500 m，均未揭穿該熱儲層。

2.2.4 熱儲及地?zé)崃黧w特征

2.2.4. 1 熱儲模型

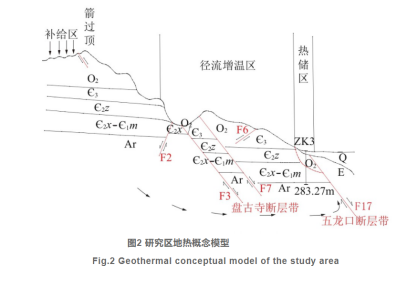

研究區裂隙巖溶水在接受大氣降水入滲補給之后，沿盤古寺深大斷裂深部徑流，遇到深部熱源或受熱源影響的圍巖被加熱升溫，沿F21、F22等斷層向南徑流。徑流至F17、F25斷層交匯處附近，由于斷層上盤巖性阻水，地?zé)崃黧w在靜水壓力作用下，沿?cái)鄬佑嫔仙c太古界片麻巖、寒武-奧陶系碳酸鹽巖中冷水混合，形成中低溫熱儲區；與第四系松散巖類中冷水混合形成低溫熱儲區，總體屬于受斷裂構造控制呈帶狀分布的對流型中低溫地?zé)崽?/a>（圖2）。

2.2.4. 2 地?zé)豳Y源產能

研究區地?zé)釋儆谑軘嗔褬?gòu)造控制呈帶狀分布的對流型中低溫地?zé)崽?/a>，地?zé)?a href="http://www.qddehua.com.cn/t/資源.html" >資源是通過熱水資源的開發利用而實現的。利用“熱儲法”、“回采系數法”等方法計算地?zé)?a href="http://www.qddehua.com.cn/t/資源.html" >資源儲量、可采量。經計算，濟源市盤古寺—五龍口斷裂帶地?zé)豳Y源可開采量為4.8×1015 J，地?zé)崃黧w可開采熱量為8.6×1014 J/a，地?zé)崽?/a>產能為27.5 MW，屬中型地?zé)崽?/a>。

依據研究區地?zé)峋?/a>降壓試驗，第四系熱儲層地?zé)崃黧w單位產量為28.11 m3/d·m，寒武-奧陶系碳酸鹽巖裂隙巖溶熱儲層為483.35 m3/d·m，太古界片麻巖裂隙熱儲層為445.68 m3/d·m，目前開采的井深基本在200 m以上，地?zé)峋?/a>流量均在50 m3/d·m以上，根據《地?zé)豳Y源地質勘查規范》（GB 11615—2010)[化學特征及質量評價

對研究區內3種熱儲層的地?zé)崃黧w分別取樣化驗，分述地?zé)崴?/a>化學類型及質量評價如下：

(1）第四系熱儲層，地?zé)崃黧w水化學類型HCO3·SO4-Ca·Mg型，PH值7.7，溶解性總固體569 mg/l；該熱儲層地?zé)崃黧w中鍶含量為0.61 mg/l，達到飲用天然礦泉水標準（國家標準≥0.2 mg/l[地下水在北部山區的盤古寺斷裂帶接受大氣降水、地表水補給，沿?cái)嗔褞驏|南徑流，經深部循環遇熱源加熱，使地?zé)崃黧w水溫變高，然后沿?cái)嗔训韧ǖ老蚰蠌搅?，在五龍口斷層（F17）處的迎水面匯集，形成了地?zé)釁^(qū)。

天然狀態下，以側向徑流的方式向下排泄，遇地?zé)峋衣恫?a href="http://www.qddehua.com.cn/t/開發.html" >開發利用熱儲含水層，則受人為影響排出地表。根據區內地?zé)峋^測，水位埋深范圍為30.7～12.87 m，主要受大氣降水量與地?zé)崃黧w開采量綜合影響。

3 地?zé)岢梢蚍治?/strong>

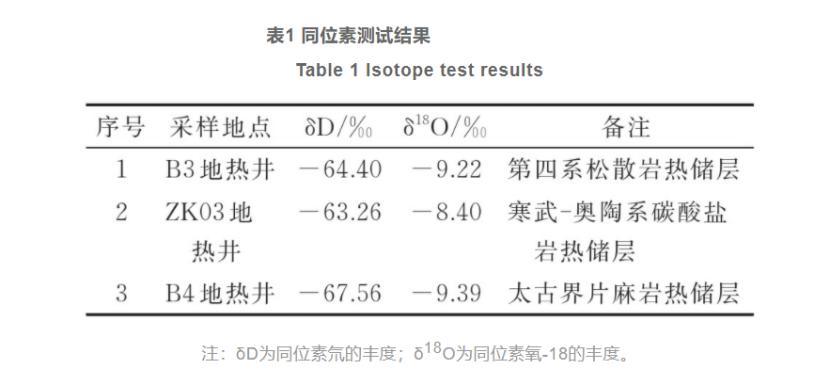

為分析研究區地?zé)岢梢?，采?種熱儲層地?zé)崃黧w測試樣品各1組，做同位素化學特征分析，測試項目氘、18O。測試結果見表1。

4 地?zé)?a href="http://www.qddehua.com.cn/t/資源.html" >資源產業化研究及建議

地?zé)?a href="http://www.qddehua.com.cn/t/資源.html" >資源產業化是指參與地?zé)豳Y源勘探、開發、應用等一系列過程活動的企事業單位集合體。地?zé)岙a(chǎn)業主要由地?zé)嵴{(diào)查評價與監測、地?zé)釕?yīng)用技術、地?zé)崛瞬排囵B(yǎng)體系、地?zé)嵩O(shè)備制造、地?zé)峁こ淘O(shè)計施工以及地?zé)岘h(huán)境管理等要素構成。

4.1 地?zé)豳Y源勘查

研究區地層、構造和熱儲埋深基本查清，下一步的地?zé)豳Y源勘查，根據地質條件選擇不同的鉆井工藝，實現高質量的快速鉆井是關鍵。目前已知3種類型的熱儲埋深較淺（300～500 m），屬于覆蓋層薄，地層堅硬、漏失的類型。

空氣潛孔錘鉆進技術是一種低鉆壓、低轉速、高沖擊破巖回轉的鉆進技術，與常規正循環泥漿鉆進相比，空氣潛孔錘鉆進效率高10～20倍，而且地層硬度越大，鉆效優勢越明顯；另外空氣潛孔錘鉆進采用氣體作為鉆井介質，鉆井過程能始終保持井孔內負壓狀態，能減少對含水層的損害，同時破碎的巖屑會被空氣由環空從井眼帶出，相當于邊鉆進邊洗井。

所以，在研究區采用空氣潛孔錘鉆進技術進行地?zé)豳Y源勘查開發，是最佳選擇，可以解決鉆井效率低、熱儲污染、洗井困難等問題，實現綠色高效勘查開發目的。

4.2 地?zé)豳Y源應用領域

第四系松散巖熱儲層地?zé)崃黧w可作為飲用天然礦泉水進行開發利用；寒武-奧陶系碳酸鹽巖熱儲與太古界片麻巖熱儲層地?zé)崃黧w氟、偏硅酸含量均達到理療熱礦水指標，為氟硅復合型理療熱礦水，溫度>60℃，可用于供暖、地?zé)峥叼B(yǎng)、溫泉度假、觀光農業等產業。

4.3 建議

(1）利用人工智能和深部鉆探技術，進一步查明500～1500 m深部高溫地?zé)豳Y源，擴大該區的地?zé)豳Y源量，當溫度≥150℃時優先地?zé)岚l(fā)電產業。

(2）編制研究區地?zé)豳Y源勘查開發利用規劃，對優質地?zé)豳Y源實行統一規劃、統一利用，實現資源的高效、持續、穩定利用。

(3）針對地?zé)崃黧w特點，采用供暖、康養、溫泉度假、溫室大棚梯級綜合利用，避免資源浪費。

5 結論

(1）研究區地?zé)釋儆谑軘嗔褬?gòu)造控制呈帶狀分布的對流型中低溫地?zé)?/a>田。熱儲類型有3個，分別為第四系松散巖類孔隙熱儲、寒武-奧陶系裂隙巖溶熱儲和太古界片麻巖裂隙熱儲層。熱儲結構完整，控?zé)釋?dǎo)熱斷裂、熱儲及蓋層齊全。

(2）經地?zé)崃黧w產能計算及開發經濟性分析，研究區屬中型地?zé)崽?/a>，為適宜開采區。

(3）不同熱儲層的地?zé)崃黧w，可用于飲用天然礦泉水、供暖、理療康養、農業等，應開展綜合梯級利用。
