根據介質的溫度狀況，可以將地熱發電系統分為三種 ：高溫(>150℃ )、中溫 (90-150℃ ) 和低溫 (<90℃ ) 系統。有機朗肯循環（ORC）技術可廣泛應用于低品位能源發電利用系統，對于地熱發電系統具有較為突出的優勢。因此，國內外許多研究機構和學者對 ORC 地熱發電系統的結構設計、系統性能、工質選擇、設計參數優化等方面進行了大量而深入的研究。

ORC 地熱發電系統的優化

通過參數優化結果可知 ：在亞臨界 ORC 地熱系統的范圍內，工質 R123 可以使循環具有最高的熱效率和（火用）效率。

選取 R123 作為 ORC 地熱發電系統的工質，分別在高溫 (>150℃ )、中溫 (90-150℃ ) 和低溫 (<90℃ ) 的情況下，以最高的循環熱效率作為優化目標，對 ORC 地熱發電系統進行優化研究。選取透平進口壓力、透平進口溫度這兩個關鍵參數作為決策變量。其中透平進口壓力 [MPa] 取值范圍為，高、中、低溫小于等于 1 ；透平進口溫度 [K] 取值范圍為，高溫≤ 443.15，中溫≤ 383.15，低溫≤ 343.15。

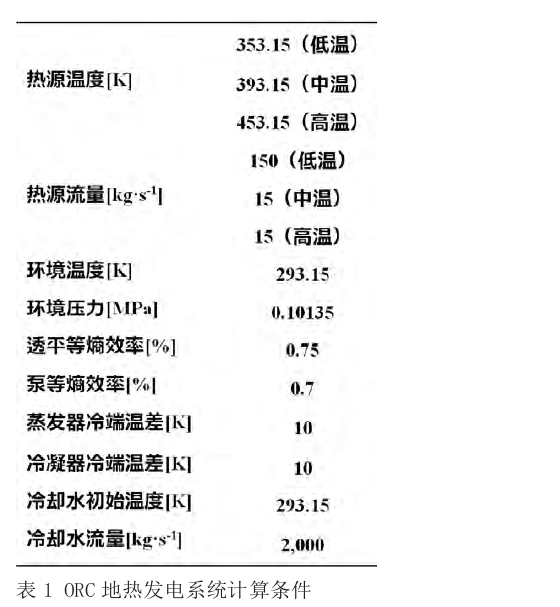

ORC 地熱發電系統參數優化的相關計算條件見表 1。

經過優化計算，分別得到了低溫、中溫和高溫 ORC 地熱發電系統的優化結果如表 2 所示。

針對 ORC 地熱發電系統的特點，在建立 ORC 地熱系統熱力學模型并選取 R123 作為循環工質的基礎上，以最高的循環熱效率為目標函數，采用 NSGA-II 算法，分別在高溫 (>150℃ )、中溫 (90-150℃ ) 和低溫 (<90℃ ) 的情況下，優化系統參數并得到最優工況。分析優化結果表明，在中低溫（<120℃左右）范圍內，循環熱效率隨著熱源溫度的升高而明顯升高 ；循環工質 R123 在最高壓力時的飽和溫度限制了透平進口溫度的有效提升，因此，當熱源溫度達到 120℃ -130℃左右，如果進一步提升熱源溫度，循環熱效率基本保持不變。只有通過進一步提升循環壓比，才能有效的提升循環熱效率 ；在系統的最優工況條件下，循環都具有相對較高的（火用）效率 ；升高熱源溫度可以有效提升系統凈輸出功率 ；
